Sistema di rilevamento perdite di gas SF6 e monitoraggio online del contenuto di O2 Per GIS 500 kV

Sistema di monitoraggio online GD8000C SF6 con allarme perdite di gas


Informazioni generali
Il sistema di allarme quantitativo delle perdite viene utilizzato principalmente nella sala interruttori SF6 da 35 KV e nella sala GIS da 500 KV, 220 KV, 110 KV nella sottostazione per monitorare le perdite di gas SF6 nell'ambiente della sala apparecchiature elettriche combinate SF6 e il contenuto di ossigeno nell'aria in tempo reale.

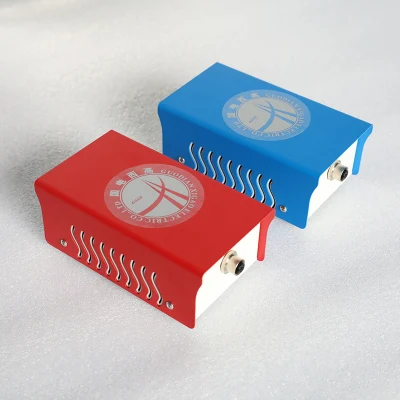

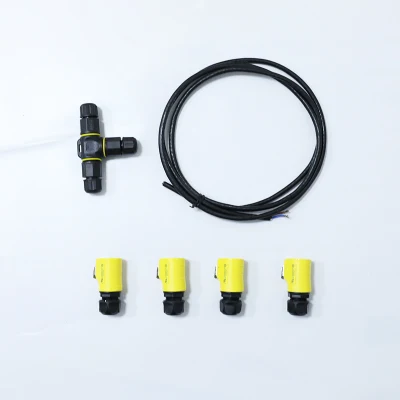

Quando il gas SF6 perde, la densità del gas SF6 è più di 5 volte quella dell'aria, che si accumula nello spazio inferiore e causa carenza di ossigeno locale, causando incidenti gravi. Il sistema utilizza più set di nuovi sensori SF6-O2 importati ad alta sensibilità,  sensori di temperatura  e sensori di umidità. Quando le concentrazioni interne di SF6 e O2 cambiano leggermente, i sensori possono rispondere immediatamente a queste variazioni, anche se la concentrazione di SF6 è di 10 ppmv può essere monitorata efficacemente. La variazione di concentrazione monitorata dal sensore viene convertita in un segnale digitale di comunicazione 485 dal trasmettitore, dal modulo A/D, dal modulo di comunicazione 485 e dal microcomputer a chip singolo, e il segnale viene inviato al controller principale attraverso il bus RS-485 in loco, e il controller principale esegue l'elaborazione e la memorizzazione dei dati, e giudica se allarmare.

Standard

DL/T 639-2016  Guida alla sicurezza e alla protezione per il personale addetto al funzionamento, ai test e alla manutenzione delle apparecchiature elettriche SF6
IT/T 8905-2012   la guida per la gestione e la misurazione del gas SF6 in apparecchiature elettriche
( IEC 60376 "specifica e accettazione dell'esafluoruro di zolfo nuovo"
IEC 60480 "linee guida per il controllo e il trattamento dello zolfo Esafluoruro (SF6) preso da apparecchiature elettriche e specifiche per ITS riutilizzo")

GB/T 17626    compatibilità elettromagnetica - tecniche di test e misurazione
(IEC 61000-4 compatibilità elettromagnetica (EMC) parte 4 tecniche di test e misurazione)

GB/T 2423    Test ambientali per prodotti elettrici ed elettronici
(Test ambientale IEC 60068 )

Dl/T596-2018   Codice di prova preventiva per apparecchiature elettriche
GB/T 18867-2014  gas per l'industria elettronica-esafluoruro di zolfo
DL506      metodo di misurazione dell'umidità di gas isolato SF6 in apparecchiature elettriche
   Igrometri di precisione a punto di rugiada JJG 499-2004

Gamma di applicazione:

Monitoraggio ambientale GIS in ambienti chiusi
Monitoraggio ambientale della sala interna del gruppo di comando SF6
Produzione di gas ad elevata purezza SF6
Scopo di ricerca e sviluppo

Caratteristiche

1. La configurazione del sensore del terminale di prova è flessibile e i sensori a infrarossi, i sensori elettrochimici e i sensori a ultrasuoni sono opzionali. A seconda delle diverse scene, può essere adattato selettivamente e più flessibile.
display a colori touch da 2.10.1 pollici, la comunicazione con l'utente è comoda.
3. La scheda madre ARM di livello industriale, che supporta un eccellente sistema operativo software, rende il prodotto più affidabile.
4. L'algoritmo di valutazione intelligente può eliminare i falsi allarmi del sensore causati da varie ragioni.
5. La calibrazione intelligente della deriva di azzeramento prolunga la durata del sensore.
6. Funzione di monitoraggio automatico del corpo umano, quando la persona raggiunge l'ingresso dell'ambiente monitorato, l'host rileva automaticamente il segnale del corpo umano. Avviare immediatamente l'host e generare un report sul monitoraggio dei dati ambientali.
7. I dati di allarme e il programma di ventilazione sono impostati automaticamente e l'utente può impostare i dati di allarme corrispondenti in base alle normative.
8. Progettazione di circuiti di interferenza anti-elettromagnetica per garantire l'affidabilità del prodotto.
Può espandere la comunicazione USB, la comunicazione seriale e i moduli di comunicazione wireless, e può realizzare le funzioni di comunicazione e stampa del computer host. (Opzionale)

Specifiche

1. Funzione

1. Monitorare e visualizzare il contenuto di ossigeno nell'ambiente.
2. Funzione di monitoraggio e visualizzazione del contenuto di gas SF6 nell'ambiente.
3. Monitoraggio della temperatura e dell'umidità e funzione di visualizzazione nell'ambiente.
4. Funzione di allarme ipossia.
5. Il contenuto di gas SF6 supera la funzione di allarme.
6. Funzione di scarico regolare.
7. Il contenuto di ipossia o SF6 supera la funzione di scarico forzato standard.
8. Funzione di scarico forzato manuale.
9. Ultima funzione di visualizzazione dell'aria di scarico.
10. Visualizzazione in tempo reale di varie funzioni dei parametri.
11. Funzione di query dei dati cronologici.
12. Supporta la telemetria e la telemetria nel sistema di telecontrollo.
13. L'esclusiva funzione di calibrazione di azzeramento automatica giornaliera consente di superare automaticamente i falsi allarmi e le deviazioni.
14. L'intervallo di ispezione è regolabile dall'utente. I punti di rilevamento sospetti rafforzano automaticamente la funzione di rilevamento.
15. Quando si verifica un allarme, gli allarmi relativi alla ventola e al suono e alle luci vengono attivati automaticamente.
16. L'utente può regolare i parametri di allarme di SF6 e O2
17. Supporto della telemetria RTU e della funzione di telesignazione.
18. Funzione di memorizzazione dei dati di allarme di massa, design a lunga durata
19. Ampio display LCD a colori, interfaccia di facile utilizzo.
20. Finché il costo limitato aumenta, il punto di rilevamento può essere raddoppiato per aumentare la densità di rilevamento.
21. Ampia potenza di esercizio  185~50 V c.a., funzione anti-sovracorrendo e fulmine.
22. Induzione del corpo umano, avvia automaticamente la ventola o il sistema vocale
23. Il display è relativamente stabile, il che risolve bene il problema della deriva dei dati.
24. È possibile scegliere di connettersi al computer host per eseguire il monitoraggio remoto e registrare eventi e eventi storici.



1. Parametri tecnici

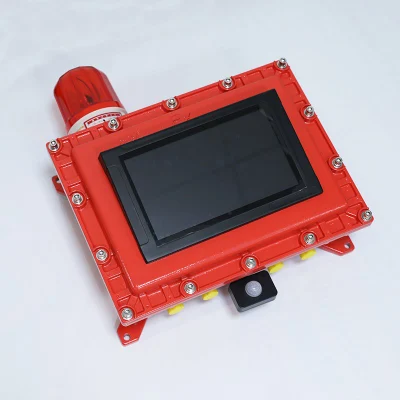

1. Dimensioni unità principale: 400*300*200mm
2. Gamma di rilevamento della densità del gas SF6: 0~ 1500 ppm
3. Sensibilità di rilevamento gas SF6: ±5% valore di impostazione
4. Intervallo di rilevamento della concentrazione di ossigeno: 0~25%
5. Precisione di misurazione dell'ossigeno: <0.5% (0.4%, O2 al 21%)
6. Soglia di allarme ipossia: 18.0% (regolabile)
7. Intervallo di visualizzazione della temperatura: -20~99 ºC
8. Intervallo di visualizzazione dell'umidità: 0~99% UR
9. Punto di rilevamento: Configurare in base alla situazione effettiva sul sito
10. Funzione di registrazione dei dati: Registrazione automatica degli eventi di allarme, memorizzazione di massa e aggiornamento automatico.
11. Uscita allarme: Uscita contatto vuoto relè, collegabile con RTU, e supporta uscita allarme RS485.
12. Supporto della funzione della ventola di avvio remoto RTU.
13. Tecnologia di rilevamento a infrarossi del corpo umano, consente di avviare automaticamente la ventola o il messaggio vocale.

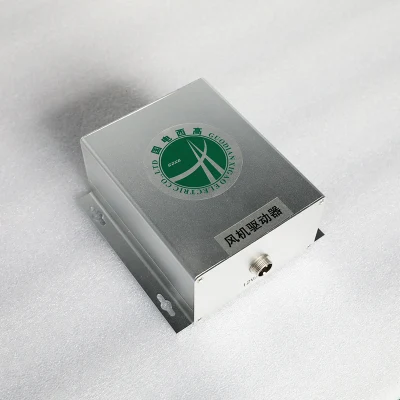

14. Controller ventola:

Tipo di interruttore: Controllo diretto dell'alimentazione della ventola;
Tipo di impulso: È collegato all'interruttore di comando ventola; può essere selezionato in base alla scena.

1. L'avvio a ventola supporta più modalità: Avvio a temporizzazione, avvio a sveglia, avvio automatico quando c'è qualcuno, avvio a distanza, avvio manuale, ecc.
2. Varie forme di host: Montaggio a parete a prova di esplosione / 3U / 19 pollici standard case; 10 pollici touch interfaccia stile Android.
3. Supportare la trasmissione remota dei dati di misurazione tramite RS485: Ad esempio, installare un ampio display a LED sulla porta e vedere immediatamente i parametri di misurazione e il funzionamento del sistema a distanza. (Richiede una selezione aggiuntiva da parte dell'utente)
