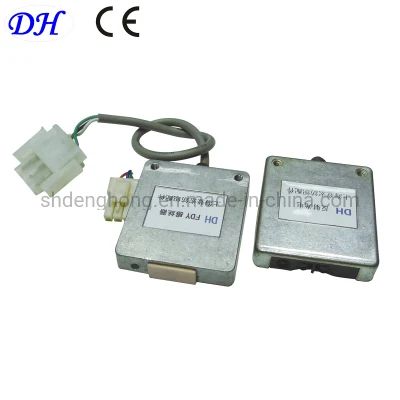

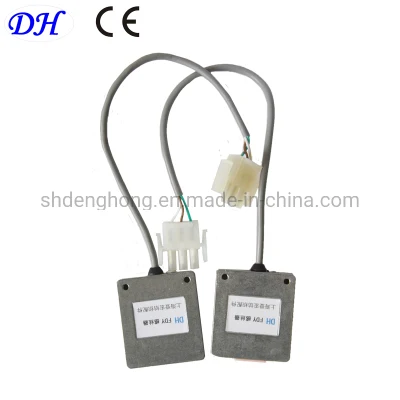

Sensore ottico rivelatore di filati FDY per filatura, avvolgimento, testurizzazione

Sensore filo opto005 per avvolgimento, spitatura, filatura per rilevare POY, DTY, ATY

Specifiche
Tensione di alimentazione : 24 V CC +/-15%
Corrente di lavoro: 1.2A.
Uscita: Uscita PNP
Metodo di rilevamento: Diffuso
Tempo di reazione: < 0,1 secondi
Materiale del contenitore: Alluminio
Gli oggetti possono essere rilevati: Poliestere, spandex, seta, ecc.
Temperatura ambiente: -20ºC~80ºC

Collegamento dei fili:




 Caratteristiche:

1.  Alimentazione CC standard a 24 V (funzionamento normale entro un intervallo di 18-30 V);
2. Forma di uscita: NPN/PNP;
3. Sistema di segnale a controllo diretto integrato;
4. Fornire la funzione di allarme visivo (segnale LED lampeggiante);
5. Comoda installazione e cavo speciale (o interfaccia);
6. La sensibilità del sensore può essere regolata in funzione delle esigenze dei clienti (adatta a diversi processi di filatura);
7. È adatto per avvolgere tubi, fili torcente, fili di miscelazione e deformazioni di fibre composite, raddoppiamenti, testurizzazione, filatoi.

Funzione principale

Il sensore ottico del filato è in grado di rilevare la lavorazione di vari filati su macchine tessili. Se il filo si rompe o si arresta, il sensore del filo indicherà una situazione di default e fornirà l'informazione all'operatore per mezzo di LED o darà un segnale di arresto del dispositivo o tagliafili.

Principio di funzionamento

Quando il filo attraversa un fascio infrarosso, le variazioni vengono elaborate dai circuiti elettronici del sensore ottico del filo.
I sensori di rottura del filo riflettenti a infrarossi sono adatti per applicazioni in cui non vi è contatto con il filo. Essi sono anche adatti per il monitoraggio della rottura del filo nelle canne di orditura o per rilevare la presenza del filo prima dell'avviamento della macchina. Sono dotati di speciali sensori altamente sensibili per filati colorati.

Applicazioni:

Nelle macchine a fibre chimiche, macchine per filatura anteriore, quando il sensore rileva la rottura di uno o più fili, il sensore invia all'operatore in funzione un allarme con un segnale di lampo a LED visibile. Esso invia contemporaneamente un segnale elettrico alla tagliafili per tagliare il filo rotto e afferrare l'estremità tagliata dal dispositivo fissato alla tagliafili stessa.
Nelle macchine di avvolgimento, filatura, ritorcitura, il filo deve essere tagliato quando la bobina è piena.
I rilevatori ottici di filato sono adatti a un'ampia gamma di filati naturali o sintetici. Può rilevare filati che sono palloncini, attraversanti o che viaggiano in percorsi rettilinei. Questo rilevatore può essere montato fino a 5/10mm dalla pista di filato.
