Informazioni di Base.
Model No.
Veinasa-RJY06
modalità di uscita
rs-485 (modbus/rtu)
condizioni di lavoro
0 ~ 45ºc, <0.2 mpa
temperatura di conservazione
- 5 ~ 65 ºc
modalità di installazione
installazione a immersione
alimentazione
12-24 v cc
Pacchetto di Trasporto
Covered with Carton Packing.
Marchio
Veinasa
Origine
China
Capacità di Produzione
1000
Descrizione del Prodotto

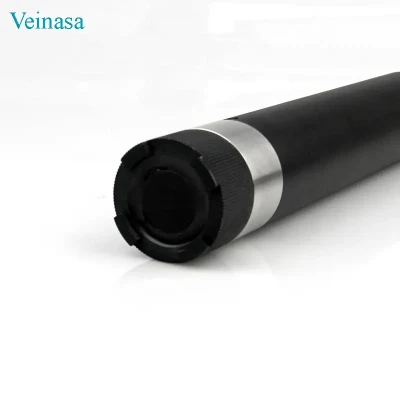

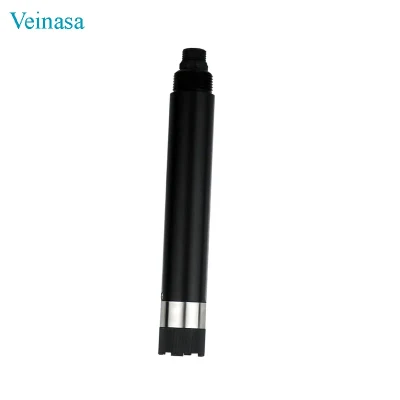

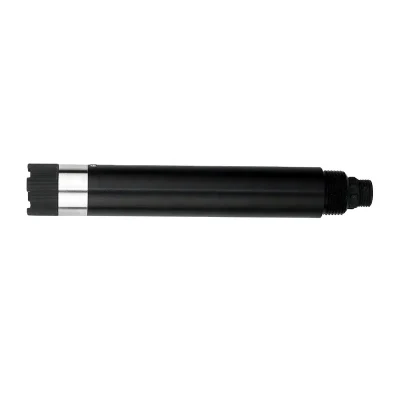

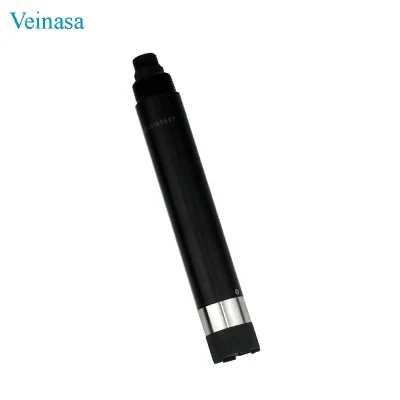

Veinasa-RJY06 RS485 rivelatore di acquacoltura, sonda digitale a fluorescenza con Smart Meter analogico Sensore ottico di ossigeno disciolto
2.collegamento elettrico
Il cavo è un filo schermato a 4 conduttori a doppino intrecciato e la definizione della sequenza di linee è la seguente:
Linea rossa - cavo di alimentazione (12~24 V CC)
Linea nera - filo di massa(GND)
Linea blu -- 485A
Linea bianca -- 485B
Controllare attentamente la sequenza di cablaggio prima dell'accensione per evitare perdite non necessarie causate da errori di cablaggio.
Istruzioni di cablaggio: Considerando che i cavi saranno immersi in acqua (compresa l'acqua di mare) o esposti all'aria per un lungo periodo di tempo, tutti i punti di cablaggio devono essere impermeabili e i cavi dell'utente devono avere una certa resistenza alla corrosione.
Principio di funzionamento:
Il sensore integrato per ossigeno disciolto a fluorescenza in linea Veinasa-RJY06 è progettato in base al principio di spegnimento della fluorescenza eccitata da parte di sostanze specifiche in fisica. Quando la luce eccitata viene irradiata sul materiale fluorescente sulla superficie della testa di pellicola fluorescente, il materiale fluorescente viene eccitato ed emette fluorescenza, ed il tempo di estinzione della fluorescenza viene influenzato dalla concentrazione di molecole di ossigeno sulla superficie della testa di pellicola fluorescente. La concentrazione di molecole di ossigeno può essere calcolata rilevando la differenza di fase tra la fluorescenza e la luce di eccitazione e confrontandola con la curva di calibrazione interna, e il valore finale viene emesso dopo la compensazione di temperatura e salinità.
| Modello | Veinasa-RJY06 |
| Principio di misurazione | Metodo basato sulla fluorescenza |
| Campo di misura | 0 ~ 20.00mg/l (0 ~ 200% saturazione, 25ºC) |
| Risoluzione | 0.01 mg/l, 0.1 ºC |
| Precisione | ± 2% F.S., ± 0.3 ºC |
| Compensazione della temperatura | Compensazione automatica della temperatura (Pt1000) |
| Modalità di uscita | RS-485 (Modbus/RTU) |
| Condizioni di lavoro | 0 ~ 45ºC, <0.2 MPa |
| Temperatura di conservazione | - 5 ~ 65 ºC |
| Modalità di installazione | Installazione a immersione |
| Lunghezza del cavo | 5 metri; possibilità di personalizzare altre lunghezze |
| Consumo energetico | @ 0.2 W 12 v |
| Alimentazione | 12 ~ 24 V CC |
| Grado di protezione | IP68 |
| Calibrazione | Calibrazione a due punti |
| Durata della testina a pellicola fluorescente | 1 anno (in condizioni di normale utilizzo) |
| Materiale shell | POM e acciaio inox 316L |
1. Assenza di elettrolito, nessuna polarizzazione
2. Non è necessario consumare ossigeno, non influenzato dalla portata
3. Sensore di temperatura incorporato, compensazione automatica della temperatura
4. Compensazione della salinità integrata, impostazione flessibile dei parametri
5. Privo di interferenze chimiche come il solfuro
6. Deriva ridotta, risposta rapida, misurazione più precisa
7. Il ciclo di utilizzo è più lungo e il costo di utilizzo è inferiore
8. La testa a film fluorescente è facile da sostituire e da mantenere
9. Basso consumo energetico e design anti-interferenza
2. Non è necessario consumare ossigeno, non influenzato dalla portata
3. Sensore di temperatura incorporato, compensazione automatica della temperatura
4. Compensazione della salinità integrata, impostazione flessibile dei parametri
5. Privo di interferenze chimiche come il solfuro
6. Deriva ridotta, risposta rapida, misurazione più precisa
7. Il ciclo di utilizzo è più lungo e il costo di utilizzo è inferiore
8. La testa a film fluorescente è facile da sostituire e da mantenere
9. Basso consumo energetico e design anti-interferenza
1.Installazione
Il sensore deve essere fissato e installato dopo essere stato immerso al di sotto del livello del liquido. Durante l'installazione e l'uso, prestare attenzione a non urtare o raschiare la superficie della testa della pellicola fluorescente e non il precipitato subacqueo per fissare la testa della pellicola fluorescente. Il coperchio in gomma deve essere rimosso per l'uso.
Il cavo è un filo schermato a 4 conduttori a doppino intrecciato e la definizione della sequenza di linee è la seguente:
Linea rossa - cavo di alimentazione (12~24 V CC)
Linea nera - filo di massa(GND)
Linea blu -- 485A
Linea bianca -- 485B
Controllare attentamente la sequenza di cablaggio prima dell'accensione per evitare perdite non necessarie causate da errori di cablaggio.
Istruzioni di cablaggio: Considerando che i cavi saranno immersi in acqua (compresa l'acqua di mare) o esposti all'aria per un lungo periodo di tempo, tutti i punti di cablaggio devono essere impermeabili e i cavi dell'utente devono avere una certa resistenza alla corrosione.
D: Siete una fabbrica/produttore?
R: Sì, siamo una fabbrica professionale/produttore di sensori di qualità dell'acqua. Abbiamo anche la vendita a caldo e sensori meteo ampiamente utilizzati.
D: Quali sono l'uscita dell'alimentazione e l'uscita del segnale comune?
A: L'uscita di alimentazione comune e l'uscita del segnale sono rispettivamente 12~24 V CC e RS485. Ma possiamo personalizzare per voi come esigenze.
D: Come posso raccogliere i dati?
R: Se avete il vostro proprio data logger, dovete soltanto comprare il nostro sensore e nel frattempo vi inviamo il protocollo di comunicazione. Se non avete, possiamo aggiungere il nostro data logger per voi, anche fornito con software inglese, che può aiutarvi a leggere, richiedere e scaricare i dati.
D: Qual è la durata di questo sensore?
R: Di almeno 5 anni. Ogni sensore dispone di un proprio certificato di calibrazione o di un rapporto di test.
D:Qual è il tempo di consegna?
R: Di solito, spediamo le merci in 3-5 giorni lavorativi dopo aver ricevuto il pagamento. Ma dipende dalla vostra quantità.
D: Posso conoscere la garanzia?
R: Sì, di solito è 1 anno. Se necessario, possiamo inviarti un documento dettagliato sulla garanzia.
A: L'uscita di alimentazione comune e l'uscita del segnale sono rispettivamente 12~24 V CC e RS485. Ma possiamo personalizzare per voi come esigenze.
D: Come posso raccogliere i dati?
R: Se avete il vostro proprio data logger, dovete soltanto comprare il nostro sensore e nel frattempo vi inviamo il protocollo di comunicazione. Se non avete, possiamo aggiungere il nostro data logger per voi, anche fornito con software inglese, che può aiutarvi a leggere, richiedere e scaricare i dati.
D: Qual è la durata di questo sensore?
R: Di almeno 5 anni. Ogni sensore dispone di un proprio certificato di calibrazione o di un rapporto di test.
D:Qual è il tempo di consegna?
R: Di solito, spediamo le merci in 3-5 giorni lavorativi dopo aver ricevuto il pagamento. Ma dipende dalla vostra quantità.
D: Posso conoscere la garanzia?
R: Sì, di solito è 1 anno. Se necessario, possiamo inviarti un documento dettagliato sulla garanzia.
