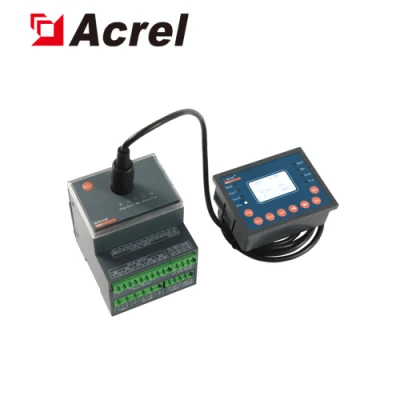

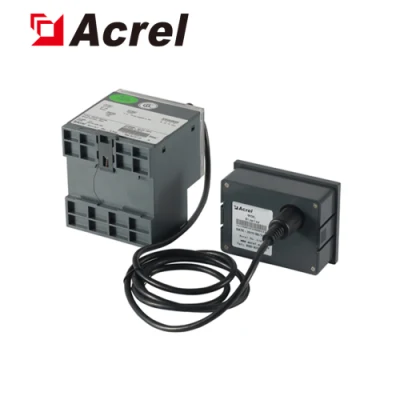

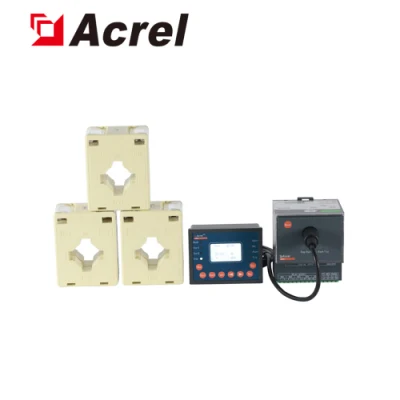

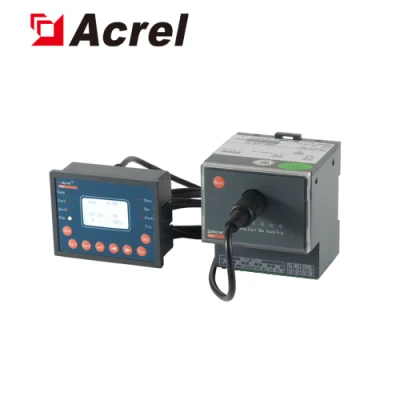

Protezione motore intelligente ARREL Ard2f-25+90L protezione motore da guasti di fase Relè con display LCD

Protezione motore intelligente ARREL Ard2f-25+90L protezione motore da guasti di fase Relè con display LCD. Siamo una fabbrica specializzata in dispositivi di protezione e monitoraggio per motori e impianti elettrici.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
ARD2F-25+90L
nome del prodotto
protezione intelligente del motore
marchio
odm oem
certificati
ccc ce
frenesia
50 hz/60 hz
garanzia
2 anni
applicazione
carbone, petrolchimica, fonderia
alimentazione ausiliaria
AC85V-265V/DC100V-350V
precisione
classe 1.5
tensione nominale
ca 380 v/c.a. 660 v.
Pacchetto di Trasporto
Fob Shanghai
Specifiche
160*50*110mm
Marchio
ACREL
Origine
China
Capacità di Produzione
1000PCS/Per Month

Descrizione del Prodotto

Descrizione del prodotto

Protezione per motori intelligente ARD2F

Generale

Protezione motore intelligente serie ARD (di seguito denominata protezione) può eseguire varie condizioni, ad esempio avviamento
timeout, sovraccarico, guasto di fase, squilibrio, carico insufficiente, massa/perdite, ostruzione, cortocircuito e guasto esterno durante il funzionamento del motorino. Protezione e funzione di registrazione degli eventi di guasto SOE, utile per il personale addetto alla manutenzione in loco per individuare la causa del guasto. Adatto per carbone, petrolchimico, fonderia, energia elettrica, navi, e costruzione civile. La protezione è dotata di interfaccia di comunicazione remota RS485, uscita analogica c. C. 4 ~ 20 ma, PLC, PC e altre macchine di controllo formano un sistema di rete. Monitoraggio remoto del funzionamento del motore.



Caratteristiche
Le funzioni di misurazione sono suddivise in misure di base (parametro corrente) e misurazioni di co-selezione (tensione, potenza, sequenza di fase, corrente residua (corrente di dispersione);
2. Timeout di avvio, sovraccarico, stallo, blocco, sotto carico, guasto di fase, squilibrio, corrente residua (massa/dispersione), temperatura,
guasto esterno, sequenza di fase, sovratensione, sottotensione, sottoalimentazione, Funzione di protezione completa di TE Time Motor per la potenza eccessiva;
  Ingresso PASSIVO nodo secco 4.9 canali DI, alimentatore segnale con alimentatore DC24V incorporato;
Uscita DO a 5.5 canali, che può soddisfare le modalità di avvio diretto, avvio stella-triangolo, avvio autotrasformatore, avvio soft e altre modalità di avviamento. Il funzionamento "start/stop" del telecomando in tempo reale della stazione master remota può essere realizzato tramite il bus di comunicazione;
6. Dispone di interfaccia di comunicazione RS485 standard e adotta il protocollo di comunicazione Modbus-RTU e Profibus-DP per garantire una comunicazione veloce ed affidabile del computer host;
7. Dispone di un'interfaccia di uscita analogica DC4-20mA ed è direttamente collegata al sistema DCS per il monitoraggio dei dispositivi di campo.

Parametri tecnici
Dati tecnici della protezione del motore ARD2F-25
Alimentazione ausiliaria della protezione AC85V~265V/DC100V~350 V, consumo energetico ≤7 VA
Tensione nominale di esercizio del motore AC380 V/AC660 V, 50 H/60 HZ
Corrente nominale di esercizio del motore 1 A(0.1 ~9999) Piccolo trasformatore di corrente specifico
5 A(0.1 ~9999)
1, 6 A (0, 4 A-1, 6 A)
6, 3A(1, 6 A~6, 3 A)
25 A(6, 3 A~25 A)
100 A(25 A~100 A)
250 A(63 A-250 A) Trasformatore di corrente specifico
800 A (250 A~800 A)
Contattore di uscita relè, capacità di carico nominale 4 VIE, AC250V, 3A, DC30V, 3A
Ingresso di commutazione isolamento ottico a 2 vie
Comunicazione RS485 Modbus
Volume del registratore eventi SOE 8 eventi
Ambiente Temperatura di esercizio -10ºC-55ºC
Temperatura di conservazione -20ºC-65ºC
Umidità relativa 5%-95%, senza rugiada
Altitudine ≤2000 m.
Classe di inquinamento 2
Livello di protezione IP20
Corrente nominale protezione motorino(A) impostazione del rapporto corrente Il lato primario del trasformatore gira La corrente di impostazione è compresa nell'intervallo (A) Potenza motore(kW)
1 in grado di impostare 5 0.1~9999 0.12~440
5 1 0.1~9999 0.12~440
1.6 impossibile impostare 1 0.4~1.6 0.12~0.55
6.3 1 1.6~6.3 0.75~2.2
25 1 6.3~25 3~11
100 1 25~100 15~45
250 1 63~250 55~132
800 1 250~800 160~440
Funzione
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display



Cablaggio

Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display


Connessione tipica

Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display





Preventivo

Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display

Certificazione
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display


Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display
Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display

Acrel Ard2f-25+90L Smart Motor Phase Failure Protection Device Motor Protection Relay with LCD Display
