Descrizione del Prodotto
Introduzione

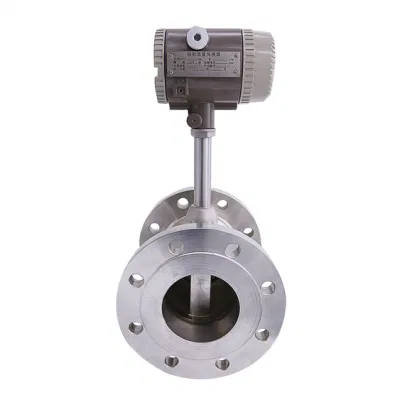

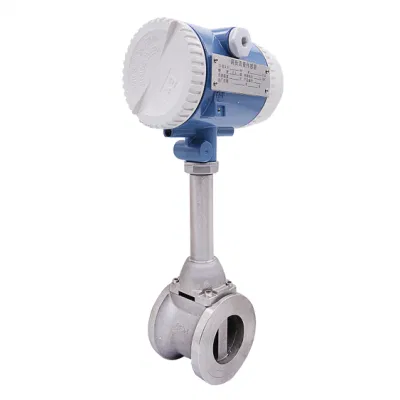

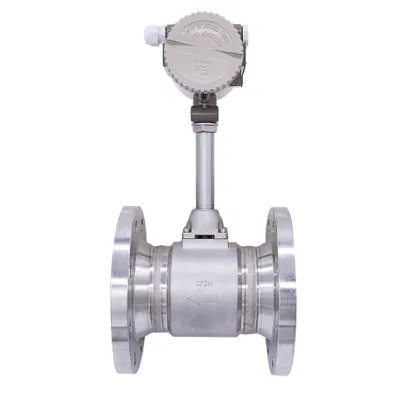

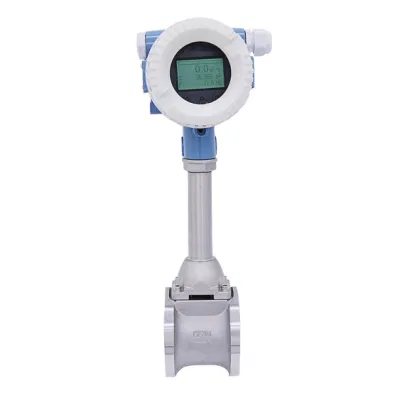

Il flussometro Vortex si basa sul principio Carmen Vortex , che adotta il cristallo piezoelettrico come test
componenti. Si tratta di un nuovo tipo di flussometro a vortice per la rilevazione dello stress. Ha i vantaggi di un'ampia gamma di velocità,
alta precisione, bassa perdita di pressione, buona media generalità, uscita segnale a impulsi proporzionale al flusso , conveni
ent per il collegamento con il calcolatore , ecc.
Che cos' è il flussometro Vortex ?
I misuratori di flusso Vortex sono adatti per una varietà di applicazioni in flussi di liquidi, gas, aria e vapore. Questi dispositivi di misurazione volumetrica del flusso sono realizzati con corpi in acciaio inox che forniscono misurazioni accurate e affidabili per anni di servizio industriale.
Dove utilizzare i misuratori di flusso Vortex
- Misurazione del vapore - vapore saturo in impianti elettrici e chimici.
- Misurazione del flusso di gas - gas naturale, ammoniaca, azoto, anidride carbonica, metano, cloruro di metano.
- Acqua demineralizzata e pura in biotecnologie, semiconduttori e farmaceutici.
- Misurazione del flusso d'aria - controllo della polvere e consumo di aria compressa.
- Petrolio e metanolo grezzo fino a 100 centipoise.
- HVAC
- Lavorazione di alimenti
Gas: Aria,ossigeno,anidride carbonica,azoto,gas naturale,gpl,biogas,ecc
Liquido: Acqua, olio, ecc.
Vapore: Vapore saturo e vapore surriscaldato, vapore, ecc.
| Dimensioni tubo | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 tipo inserto) |
Pressione nominale | DN25-DN200 4.0 (>Contratto di fornitura 4.0), DN250-DN300 1.6 (>Contratto di fornitura 1.6) |
Temperatura(°C) | Tipo piezoelettrico:-40~260,-40~320;tipo di capacità : -40~300, -40~400,-40~450(accordo di fornitura) |
Materiale del corpo | 1Cr18Ni9Ti,(accordo di fornitura di altri materiali) |
Accelerazione delle vibrazioni ammessa | Tipo piezoelettrico: 0,2 g tipo di capacità: 1.0~2,0 g. |
Precisione | ±1%R,±1.5%R,±1FS;tipo di inserimento:±2.5%R,±2.5%FS |
Intervallo di | 1:6~1:30 |
Alimentazione | 24 V CC;tipo di batteria:3,6 V batteria |
Segnale di uscita | Impulso ad onda quadra ( non compreso il tipo di alimentazione a batteria ): Livello alto o basso 5V,1V; corrente: 4~ 20mA |
Coefficiente di perdita di pressione | In linea con lo standard JB / T9249 CD = 2.4 |
Contrassegni antiesplosione | Tipo di sicurezza intrinseca: EXD IA CT2-T5 tipo ignifugo: EXD CT2-T5 |
Grado di protezione | L'immersione IP65 ordinaria di tipo IP68 |
Condizioni ambientali | Temperatura - 20~ 55,5% ~ 90% dell'umidità relativa, la pressione atmosferica è 86 ~ 106 kPa |
Supporto applicabile | Gas, liquido, vapore |
Distanza di trasmissione | Tipo di uscita a impulsi del sistema a tre fili: < 300 m, tipo di uscita in corrente standard a due linee (4 ~ 20 ma ): Resistenza di carico inferiore a 750 ohm |
Quota
portata flussometro vortex:
Diametro misuratore (mm) | Pipeline | Plug-in | ||
Misurazione del liquido intervallo(m³/h) | Misurazione dei gas Intervallo(m³/h) | Misurazione del liquido intervallo(m³/h) | Intervallo di misurazione gas (m³/h) | |
DN20 | 1.2-12 | 6-50 |
|
|
DN25 | 1.6-16 | 8-60 |
|
|
DN32 | 2-20 | 12-120 |
|
|
DN40 | 2-30 | 20-200 |
|
|
DN50 | 3-50 | 30-300 |
|
|
DN65 | 18-180 | 50-500 |
|
|
DN80 | 15-150 | 70-700 |
|
|
DN100 | 20-200 | 100-1000 |
|
|
DN125 | 36-360 | 150-1500 |
|
|
DN150 | 50-500 | 200-2000 |
|
|
DN200 | 100-1000 | 400-4000 | 70-700 | 600-6000 |
DN250 | 150-1500 | 600-6000 | 110-1100 | 1060-10600 |
DN300 | 200-2000 | 1000-10000 | 180-1800 | 1500-15000 |
DN350 | 300-3000 | 1500-15000 | 210-2100 | 2000-20000 |
DN400 | 350-3500 | 1800-18000 | 180-2700 | 2700-27000 |
DN450 |
|
| 230-2300 | 3300-33000 |
DN500 |
|
| 280-4200 | 4240-42400 |
DN600 |
|
| 410-6100 | 6100-61000 |
DN700 |
|
| 580-7300 | 7800-78000 |
DN800 |
|
| 720-10800 | 10850-108500 |
DN900 |
|
| 970-12000 | 13000-130000 |
DN1000 |
|
| 1130-16900 | 17000-170000 |
DN1100 |
|
| 1450-18000 | 19000-190000 |
DN1200 |
|
| 1630-24400 | 24400-244000 |
DN1300 |
|
| 2020-25300 | 27000-270000 |
DN1400 |
|
| 2350-29500 | 31000-310000 |
DN1500 |
|
| 2550-38000 | 38200-382000 |
Metodo di calibrazione:
Auto Instrument Making Co., Ltd è stato impegnato a realizzare attrezzature di fascia alta dal 1994.specificamente, ci concentriamo sulla produzione
strumenti di misura e controllo di processo nel campo della misura dell'industrialessura, che persegue di essere la ciliegina sulla cima aderendo
al accumulato
lavorazione artigianale. I nostri prodotti principali includono trasmettitori di pressione differenziale, trasmettitori di pressione, sensori di pressione capacitivi, misuratori di flusso elettromagnetici, misuratori di flusso vortex e sensori di livello radar meWhich sono ampiamente utilizzati nelle industrie di energia elettrica, petrolio, metallurgia, medicina, cibo, birra, tessile, materiale da costruzione, ecc.
In qualità di produttore di origine, siamo in grado di modificare o rimodepresso le apparecchiature di produzione di base per soddisfare le caratteristiche del prodotto specificate.
I concetti di lavori di modifica si applicano a diversi anelli annualring, tra cui sistemi di saldatura, sistemi di calibrazione della pressione, sistemi di rivestimento a membrana, e così via
R: Siamo il produttore di trasmettitori di pressione, flusso e livello dal 1994.
D: Qual è il vostro sistema di controllo qualità?
R: In qualità di produttore certificato ISO9001:2008, disponiamo di un sistema di controllo qualità rigoroso e ogni prodotto viene eseguito con test di fatica, calibrazione, compensazione della temperatura prima della spedizione. Alta qualità garantita.
3. D: C'è MOQ con il tuo prodotto?
R: Non abbiamo limiti MOQ, 1pz per il test è accettabile.
D: Fornite prodotti personalizzati?
R: Sì, possiamo stampare il vostro logo sui nostri prodotti; OEM, ODM e personalizzazione sono Benvenuto.
5. D: Qual è la garanzia dei vostri prodotti? E assistenza post-vendita?
R: La nostra garanzia è di 12 mesi dopo la spedizione e il nostro post-vendita risponderà alle vostre domande in 24 ore, le istruzioni remote tramite la rete PC sono sempre disponibili.
6. D: Qual è il tempo di consegna del prodotto?
R: Siamo una fabbrica, il nostro tempo di consegna è sempre entro 10~15 giorni lavorativi per i prodotti senza personalizzazione, ma i tempi di consegna variano in base ai diversi prodotti. È possibile controllare i tempi di consegna dettagliati con le nostre vendite.
7. D: Quali certificati internazionali avete per i vostri prodotti?
R: Abbiamo CE, RoHS, SIL, IOS, ATEX.
