Misuratore di ossigeno disciolto RS485 Pcdy01 misuratore di od per acqua oleata Misurazione dell′ossigeno

Acquista il misuratore di ossigeno disciolto Pcdy01 RS485 per la misurazione dell'ossigeno nell'acqua. Prodotti di qualità direttamente dalla fabbrica.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
Dissolved Oxygen Meter PCDY01
risoluzione
0,01 mg/l,0.1%,1 hpa
precisione
±1.5%fs
ripetizione
±0.5%fs
tipo di misurazione della temperatura
Ntc 10K/PT1000
tipo di output
4 - 20 ma, rs485
resistenza massima del loop
750ω
protocollo di comunicazione
modbus-rtu standard (personalizzabile)
alimentazione
ac220v, 50 hz/60 hz (24 v opzionale)
relè allarme
AC250V, 3A
Pacchetto di Trasporto
Standard Export Packing
Origine
China
Capacità di Produzione
5000 Pieces/Month

Descrizione del Prodotto

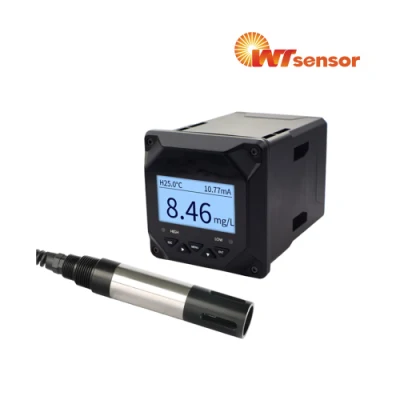

Misuratore di ossigeno disciolto PCDY01


Panoramica del prodotto
L'analizzatore online di ossigeno disciolto PCDY01 è un analizzatore chimico online intelligente. Il cappuccio del sensore è rivestito con un materiale luminescente. La luce blu di un LED illumina la sostanza chimica luminescente. La sostanza chimica luminescente si eccita immediatamente e rilascia luce rossa. Il tempo e l'intensità della luce rossa sono inversamente proporzionali alla concentrazione di molecole di ossigeno, quindi viene calcolata la concentrazione di molecole di ossigeno.

Caratteristiche

Supporto dell'ossigeno disciolto (DO), della saturazione (SAT), della pressione parziale dell'ossigeno (OPP) e della misurazione della temperatura.
Supporta il controllo del limite superiore/inferiore, uscita di trasmissione, comunicazione RS485.
Funzione di offset della temperatura automatica e manuale configurabile.
Allarme e ritardo limite superiore/inferiore configurabili.
Interruttore di retroilluminazione LCD e hummer configurabile.
Lingua opzionale, cinese e inglese.
Calibrazione a zero ossigeno e a fondo scala.

Applicazioni
Impianti di trattamento delle acque reflue:
Misurazione e regolazione dell'ossigeno nella vasca dei fanghi attivi per un processo di pulizia biologica altamente efficiente
Protezione ambientale monitoraggio delle acque:
Misurazione dell'ossigeno in fiumi, laghi o mari come indicatore della qualità dell'acqua
Trattamento dell'acqua:
Misurazione dell'ossigeno per il monitoraggio dello stato dell'acqua potabile, ad esempio (arricchimento dell'ossigeno, protezione contro la corrosione, ecc. )
Allevamento ittico:
Misurazione e regolazione dell'ossigeno per condizioni di vita e di crescita ottimali

Principio di misurazione

• Design del sensore:
- le molecole sensibili all'ossigeno (marcatori) sono integrate in uno strato otticamente attivo (strato di fluorescenza).
La superficie dello strato di fluorescenza è a contatto con il mezzo.
- i sensori ottici sono diretti verso il lato inferiore dello strato di fluorescenza.
• vi è un equilibrio tra la pressione parziale di ossigeno nel mezzo e quella nello strato di fluorescenza:
- se il sensore è immerso nel mezzo, l'equilibrio viene stabilito molto rapidamente.
• processo di misurazione:
- l'ottica del sensore invia impulsi di luce verde allo strato di fluorescenza.
- le molecole sensibili all'ossigeno si eccita immediatamente e rilascia luce rossa.
La durata e l'intensità dei segnali di risposta dipendono direttamente dal contenuto di ossigeno e dalla pressione parziale.
- se il mezzo è privo di ossigeno, i segnali di risposta sono lunghi e molto intensi.
- le molecole di ossigeno sopprano le molecole sensibili all'ossigeno. Di conseguenza, i segnali di risposta sono più brevi e meno intensi.
• risultato misurazione:
- il sensore restituisce un segnale proporzionale alla concentrazione di ossigeno nel mezzo.
- la temperatura media e la pressione dell'aria sono già prese in considerazione nel sensore.
- oltre ai valori standard di concentrazione, indice di saturazione e pressione parziale,
il sensore restituisce anche un valore misurato non elaborato in μs. Il valore corrisponde al tempo di decadimento della fluorescenza ed è di circa 20 μs in aria e di circa 60 μs in mezzi privi di ossigeno.

Specifiche tecniche
Variabili di misurazione Ossigeno disciolto, saturazione, pressione parziale dell'ossigeno
Campo di misura 0 - 20mg/L, 0 - 200%, 0 - 400hPa
Risoluzione 0, 01 mg/l, 0.1%, 1 hPa
Precisione ±1.5%FS
Ripetizione ±0.5%FS
Temperatura
tipo di misurazione
NTC 10K/PT1000
A automatico/manuale H
Campo di misura
-10 - 60ºC risoluzione: 0.1ºC correzione
Precisione: ±0.5ºC
Tipo di uscita 1 Uscita di trasmissione della corrente da 4 - 20 ma
Resistenza massima del circuito 750Ω
Precisione uscita corrente 0.1%FS
Tipo di uscita 2 Uscita del segnale digitale RS485
Protocollo di comunicazione MODBUS-RTU standard (personalizzabile)
Alimentazione AC220V±10%, 50 Hz/60 Hz (24 V±10% opzionale)
Relè allarme AC250V, 3A

Metodo di installazione

1 trasmettitore di ossigeno disciolto
Aprire un foro di installazione di 92.5 * 92.5(mm) sull'armadio strumenti o sul pannello di installazione (la dimensione è 100*100*150mm). Inserire lo strumento nel foro di installazione e chiudere il fermo a farfalla, come mostrato di seguito.

              RS485 Dissolved Oxygen Meter Pcdy01 Do Meter for Oil Water Oxygen Measurement

2 sensore ossigeno disciolto

RS485 Dissolved Oxygen Meter Pcdy01 Do Meter for Oil Water Oxygen Measurement

Identificazione del terminale

RS485 Dissolved Oxygen Meter Pcdy01 Do Meter for Oil Water Oxygen Measurement

                            Schema elettrico


+12 V CC: Alimentazione dell'elettrodo per ossigeno disciolto
AGND: Negativo di potenza dell'elettrodo per ossigeno disciolto
RS485-A: Comunicazione elettrodo ossigeno disciolto-A.
RS485-B: Comunicazione elettrodo ossigeno disciolto-B
NC: Nullo
RS485(A+): Interfaccia di comunicazione RS485 A+
Analizzatore ottico di ossigeno disciolto online - Manuale operativo
RS485(B-): Interfaccia di comunicazione RS485 B-
I(+): 4-20mA porta di uscita +
I(-): Porta di uscita 4-20mA -

HO: Allarme alto del relè normalmente aperto
HC: Allarme alto del relè di chiusura normale
COM: Porta comune
LO: Allarme basso del relè di apertura normale
LC: Allarme basso del relè di chiusura normale
COM: Porta comune
220V L: Filo antincendio AC220V
NC: Nullo
220V N: Filo zero AC220V
