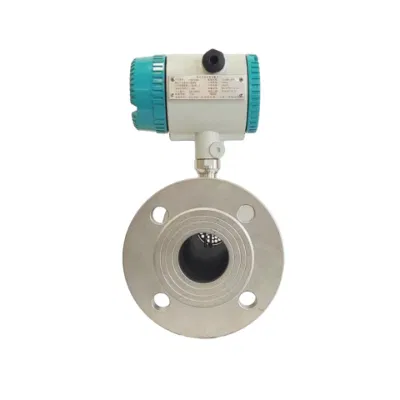

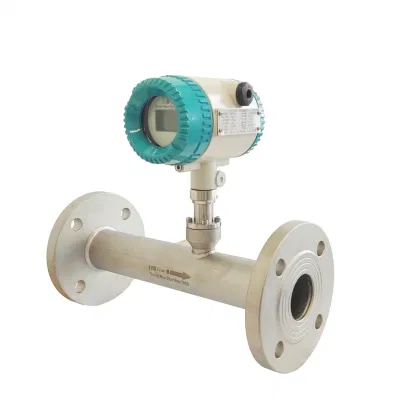

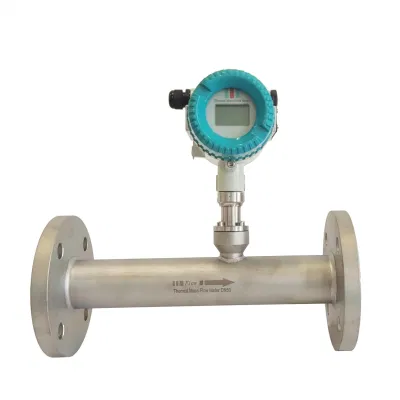

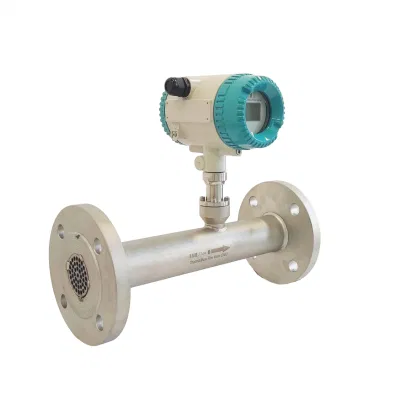

Massa termica digitale ossigeno gas naturale aria compressa ad alta temperatura Flussometro

Flussometro digitale per gas naturale ad alta temperatura. Progettato e prodotto dalla nostra fabbrica. Ottieni il massimo della precisione e affidabilità.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Perché scegliere noi
  • Dimensioni prodotti
  • Istruzioni di installazione
  • Selezione modello
Panoramica

Informazioni di Base.

Model No.
ATMF
Applicazione
Produzione Industriale
Tipo
Tipo Volume Misuratore di portata
Supporti di misura
Gas
Principio di misura
Termodinamico
Oggetto di misura
Pipeline chiuso
Certificazione
CE, ISO
alimentazione
dc24v o ac220v
pressione di esercizio
Medium Pressure Less Than 4.0MPa
velocità di risposta
1 s.
materiale del tubo
acciaio al carbonio, acciaio inox, plastica, ecc.
segnale di uscita
4-20mA, Pulse, RS-485, Hart
protezione ingresso
ip65
Pacchetto di Trasporto
Carton Box with PP Film Wooden Box
Origine
China
Codice SA
9026801000
Capacità di Produzione
500 Piece/ Week

Descrizione del Prodotto


Descrizione del prodotto

Il flussometro a massa termica è uno strumento per misurare il flusso di gas utilizzando il principio della diffusione termica.  Misura direttamente la massa del gas e    non necessita inoltre    di compensazione della temperatura e della pressione.

La parte del sensore del flussometro a massa termica è composta da due sensori di temperatura a resistenza al platino (RTD) di riferimento , uno è il sensore di velocità RH e l'altro è il sensore di temperatura RMG, che misura la variazione di temperatura del gas. Quando i due RTD vengono collocati nel gas misurato, un sensore RH viene riscaldato e l'altro sensore RMG viene utilizzato per rilevare la temperatura del gas misurata. Quando la portata del gas aumenta, il flusso d'aria allontana più calore e la temperatura del sensore RH diminuisce.  La differenza di temperatura tra i due RTD è correlata linearmente alla portata, e quindi questa relazione viene convertita in un'uscita lineare attraverso una tecnologia di controllo microelettronica, così da realizzare la misura del flusso di gas.

High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter

Parametri del prodotto
Prestazioni Parametro tecnico

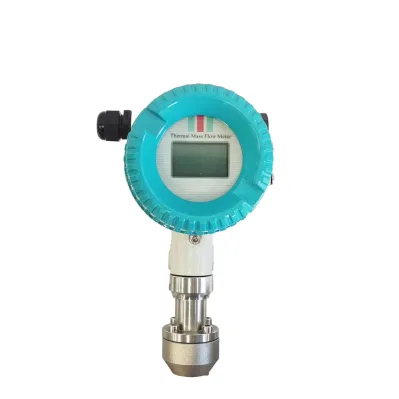

Forma strutturale Tipo di inserimento Tipo in linea
Mezzo di misurazione Tutti i gas (eccetto acetilene)
Gamma di diametro del tubo Calibro DN32 o superiore DN10~DN2000 mm
Gamma di velocità 0.1~120 Nm/s.
Precisione ±1~2.5%
Temperatura di esercizio Sensore:-40ºC~+220ºC     Convertitore:-20ºC~+45ºC
Pressione di esercizio Media pressione≤2,5 Mpa Pressione media≤4,0 Mpa
Alimentazione DC24V O AC220V≤18W
Velocità di risposta 1 s.
Segnale di uscita 4-20 ma (isolamento fotoelettrico, carico elevato 500Ω), impulso, RS-485 (isolamento fotoelettrico), accordo HART
Allarme 1-2 relè contatto normalmente aperto,10A/220V/AC,*/30V/DC
Tipo di alimentazione Struttura separata, struttura integrata
Materiale del tubo Acciaio al carbonio, acciaio inox, plastica, ecc.
Visualizzazione campo Quattro righe di display a cristalli liquidi cinesi
Visualizzare il contenuto Flusso di massa, flusso volumetrico standard, flusso cumulativo, tempo standard, tempo di funzionamento cumulativo, portata standard, ecc.
Grado di protezione IP65
Materiale del sensore Acciaio inox Acciaio inox, acciaio al carbonio




Perché scegliere noi

High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow MeterHigh Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow MeterHigh Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow MeterHigh Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter

Dimensioni prodotti

High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter

High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter

Istruzioni di installazione



High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter

Suggerimenti per l'installazione

  1. Durante l'installazione dello strumento, deve essere lontano da gomiti, ostacoli, diametri irregolari e valvole per garantire un campo di flusso stabile. Richiede un tubo lungo e diritto, con la lunghezza del tubo diritto a monte superiore a 10xD e la lunghezza del tubo diritto a valle superiore a 5xD.
  2. Quando il sito non è in grado di soddisfare i requisiti della tubazione diritta, il raddrizzatore a gas può essere collegato in serie per ridurre notevolmente i requisiti della sezione di tubo diritta.
  3. Se il flussometro è installato all'esterno, è necessario aggiungere la tendina parasole per evitare la pioggia.
  4. Non installare in condizioni di forti vibrazioni e contenere un sacco di gas corrosivo.
  5. Non condividere l'alimentazione con l'apparecchiatura che inquina l'alimentazione, come il convertitore di frequenza e la saldatrice, e, se necessario, installare l'alimentazione purificata dello strumento.
  6. Prima dell'installazione, riconfermare il metodo di collegamento del segmento di tubo e preparare gli elementi relativi al collegamento della flangia, come guarnizioni e bulloni. La produzione deve essere interrotta prima dell'installazione e le relative norme devono essere rigorosamente rispettate.
Selezione modello

High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter


High Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow MeterHigh Temperature Compressed Air Natural Gas Digital Oxygen Thermal Mass Flow Meter
