Informazioni di Base.
Model No.
THT38/8
Pacchetto
SMD
Modulo di installazione
Axonia
Marca
Trihero/OEM
diametro esterno
38 mm
diametro albero
8 mm
risoluzione
360p/R
alimentazione
12 v c.c.
uscita
spingere il tiro

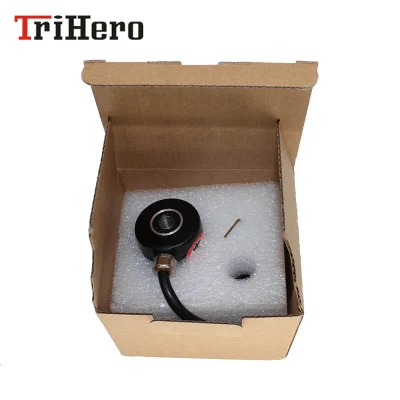

Pacchetto di Trasporto
Carton
Specifiche
38/8
Marchio
TRIHERO/OEM
Origine
Zhejiang
Codice SA
8543709990
Capacità di Produzione
6000 PCS/Week
Descrizione del Prodotto

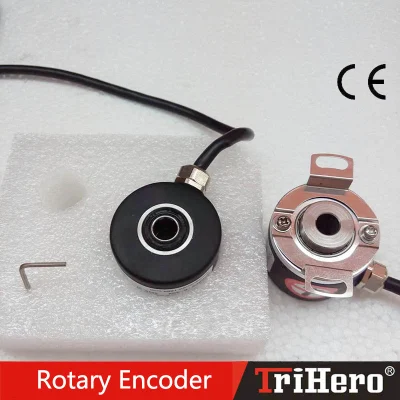

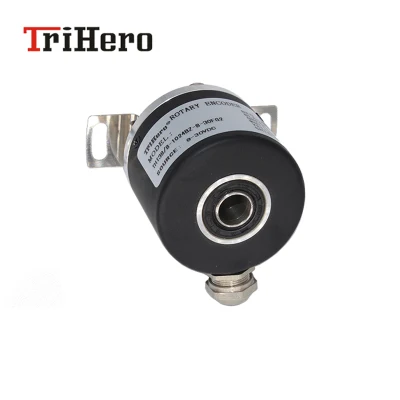

Encoder incrementale a albero cavo da 38 mm
Caratteristiche:
* modello incrementale
* diametro esterno 38 mm
* risoluzione fino a 3600 ppr
* diversi tipi di uscita
* albero cavo e albero cavo cieco
Specifiche:
* alimentazione: 5 V C.C. / 8-30 V c.c.
* risoluzione: 1-3600 ppr
* consumo di corrente: 100 ma (carico scollegato)
* corrente di carico: 50 ma massimo per canale, 20 ma massimo per canale (uscita driver di linea)
* tipo di uscita: Collettore aperto NPN/PNP/ complementare/ tensione/ driver di linea/ Push-Pull(HTL con segnale inverso)
* frequenza: 100K Hz frequenza=RPM*risoluzione/60
* velocità massima consentita: 4000 giri/min
* radiale di carico dell'albero: 10N
* spinta di carico dell'albero: 20 N.
* grado di protezione: IP50
* temperatura: Funzionamento (-10°C ~+70°C), conservazione (-30°C ~+85°C)
* resistenza alle vibrazioni: 50m/s, 10 Hz, 1mm doppia ampiezza per 2 ore ciascuna nelle direzioni X, Y e Z
* resistenza agli urti: 980m/s, 6m/s 2 volte ciascuna nelle direzioni X, Y e Z
* Coppia iniziale: 1.5 x 10-3 N.m massimo
Montaggio e dimensioni:
Caratteristiche:
* modello incrementale
* diametro esterno 38 mm
* risoluzione fino a 3600 ppr
* diversi tipi di uscita
* albero cavo e albero cavo cieco
Specifiche:
* alimentazione: 5 V C.C. / 8-30 V c.c.
* risoluzione: 1-3600 ppr
* consumo di corrente: 100 ma (carico scollegato)
* corrente di carico: 50 ma massimo per canale, 20 ma massimo per canale (uscita driver di linea)
* tipo di uscita: Collettore aperto NPN/PNP/ complementare/ tensione/ driver di linea/ Push-Pull(HTL con segnale inverso)
* frequenza: 100K Hz frequenza=RPM*risoluzione/60
* velocità massima consentita: 4000 giri/min
* radiale di carico dell'albero: 10N
* spinta di carico dell'albero: 20 N.
* grado di protezione: IP50
* temperatura: Funzionamento (-10°C ~+70°C), conservazione (-30°C ~+85°C)
* resistenza alle vibrazioni: 50m/s, 10 Hz, 1mm doppia ampiezza per 2 ore ciascuna nelle direzioni X, Y e Z
* resistenza agli urti: 980m/s, 6m/s 2 volte ciascuna nelle direzioni X, Y e Z
* Coppia iniziale: 1.5 x 10-3 N.m massimo
Montaggio e dimensioni:
