Informazioni di Base.
Model No.
THT100/45
Pacchetto
SMD
modello
Tht100/45
diametro esterno
100 mm
diametro albero
45 mm
alimentazione
5 v cc / 8-30 v cc
Pacchetto di Trasporto
Carton
Marchio
TRIHERO/OEM
Origine
Zhejiang
Codice SA
8543709990
Capacità di Produzione
6000 PCS/Week
Descrizione del Prodotto

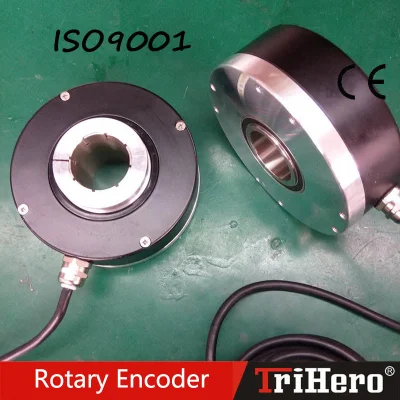

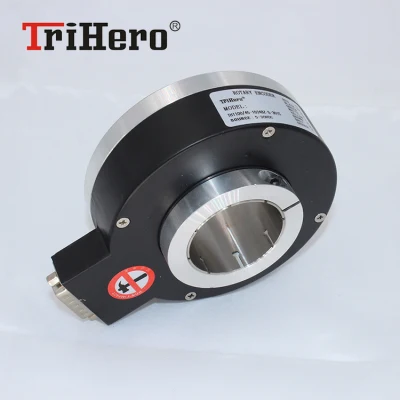

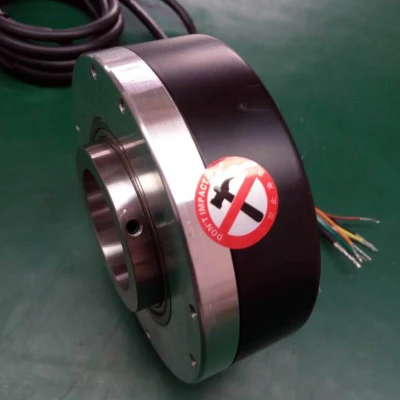

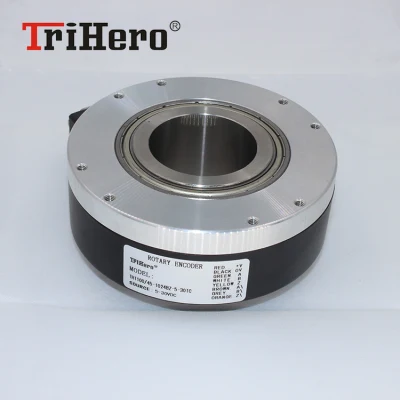

Encoder rotativo ad albero cavo incrementale
Caratteristiche principali:
> diametro esterno Φ100 ,solo spessore 45 , diametro albero Φ45 .
È possibile personalizzare > diametro albero Φ30,Φ32,Φ35,Φ40,Φ42.
L'utilizzo di molla e albero cavo direttamente collegati all'albero dell'utilizzatore,facile da installare.
> di grande diametro, ultrasottile, con una forte capacità di trasporto, resistente anti-interferenza, prestazioni stabili e affidabili.
> sono disponibili più uscite, il metodo di uscita è presa, lato cavo fuori e dietro fuori.
> applicabile a macchine industriali, controllo automatico e altri settori.
Parametri meccanici:
Parametri elettrici:
Circuiti elettrici di uscita:
Disegno:
Caratteristiche principali:
> diametro esterno Φ100 ,solo spessore 45 , diametro albero Φ45 .
È possibile personalizzare > diametro albero Φ30,Φ32,Φ35,Φ40,Φ42.
L'utilizzo di molla e albero cavo direttamente collegati all'albero dell'utilizzatore,facile da installare.
> di grande diametro, ultrasottile, con una forte capacità di trasporto, resistente anti-interferenza, prestazioni stabili e affidabili.
> sono disponibili più uscite, il metodo di uscita è presa, lato cavo fuori e dietro fuori.
> applicabile a macchine industriali, controllo automatico e altri settori.
Parametri meccanici:
| La velocità massima consentita | 2500 giri/min |
| Carico radiale | 40 N. |
| Carico assiale | 20 N. |
| Peso | circa 0.5kg |
| Livello di protezione | IP54 |
| L'uso della temperatura ambientale | -10ºC ~ + 70ºC |
| Temperatura di conservazione | -30ºC ~ + 85ºC |
| Resistenza agli urti | 980m/s,6ms,direzione XYZ 2 volte ciascuno |
| Antivibrazioni | 50 m/s, 10~200 Hz, direzione XYZ 2 ore ciascuno |
| Coppia iniziale | 5x10¯² N.m |
Parametri elettrici:
| Risoluzione | 5~4096p/r |
| Alimentazione | 5 V C.C./8~30 V C.C. |
| Max.input corrente(senza carico) | 100 ma |
| Corrente max | Ogni canale 50 ma Ciascun canale 20 ma (driver di linea) |
| Tipo di uscita del segnale elettrico | C, CP/E/F/L,T |
| Frequenza di uscita | 100 KHZ |
| Calcolo della frequenza | F=RPM x risoluzione / 60 |
Circuiti elettrici di uscita:
Disegno:
