Informazioni di Base.
Model No.
DIN1X1 SY(ISO) R-P-O- Series.
Certificazione
Ce/RoHS/FCC
Su misura
Su misura
ingresso
segnale del potenziometro o del sensore di posizione lineare
valore di input
0-50ohm/0-100ohm/0-200ohm/0-500ohm/0-10kohm, ecc.
alimentazione
24 v/12 v/5 v/15 v/220 v c.a., ecc.
grado di precisione del tipo non isolato
0.1
grado di precisione del tipo isolato
0.2, 0.5
installazione
montaggio su guida din standard da 35 mm
quota
83x37x51 mm
evidenziare
prodotti personalizzati disponibili
iso
si riferisce al modello con isolamento a 3 kv
Sy
si riferisce al tipo non isolato.
Pacchetto di Trasporto
Color Box
Specifiche
ISO9001: 2008, CE, RoHS
Marchio
SUNYUANSZ
Origine
Shenzhen
Codice SA
8543709200
Capacità di Produzione
50000PCS/Year
Descrizione del Prodotto
Condizionatore di segnale sensore di posizione lineare 0-10mA/0-20mA/4-20mA
Caratteristiche e applicazioni del trasmettitore di segnale con sensore di posizione lineare:
>>grado di precisione: (Non-isolamento)0.1, (isolamento)0.05/0.2
>>linearità estremamente elevata in tutto il processo (non linearità < 0.05%)
>>non è necessario calibrare, design modulare, manutenzione semplice.
>>segnale potenziometro di ingresso: 0-50Ω /0-100Ω /0-200Ω /0-500Ω /0-1kΩ /0-2kΩ /0-5kΩ /0-10kΩ
>>segnale di tensione standard di uscita: 0-5V/0-10V/1-5V/0-± 5V/0-± 10V
>>segnale di corrente standard in uscita: 0-10mA/0-20mA/4-20mA, con elevata capacità di carico.
>>tipo di non isolamento: Elevata linearità, elevata precisione.
>>tipo di isolamento: Isolamento elettromagnete e isolamento fotoelettrico.
>>isolamento a tre porte: Ingresso/alimentazione/uscita, può migliorare la capacità anti-inceppamento.
>>alimentazione: 220 V C.A./24 V c.c./12 V c.c./5 V c.c.
>>trasferimento del segnale a due fili, tensione di alimentazione: 9~36 V CC.
>>tipo di installazione: Montaggio su guida DIN da 35 mm.
>>conversione e isolamento del segnale del trasmettitore di posizione lineare , CE, approvazione RoHS

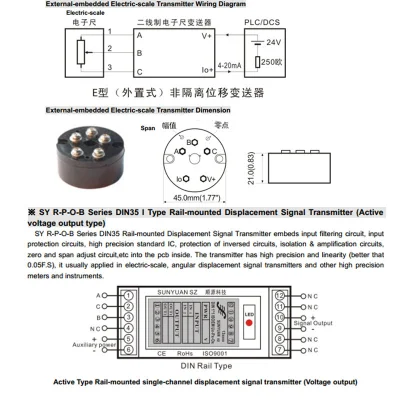

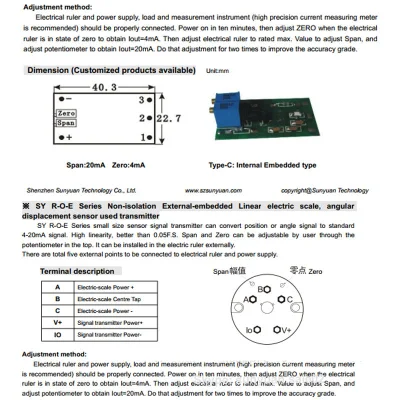

Dimensioni trasmettitore segnale sensore di posizione lineare:

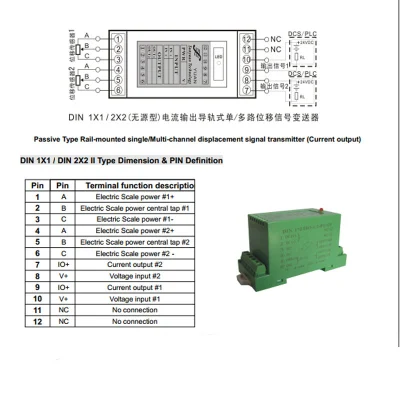

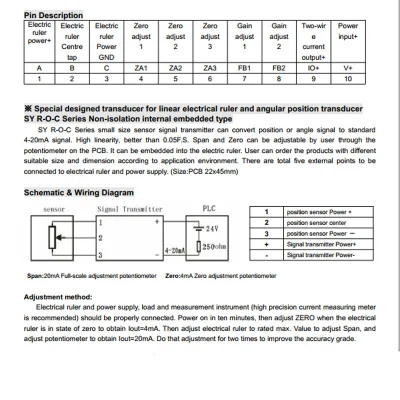

Cablaggio del trasmettitore di segnale del sensore di posizione lineare e definizione dei terminali
Selezione modello trasmettitore segnale sensore di posizione lineare:
Uscita a due fili (non isolata)
SY - R - O -
| Ingresso: R | Uscita: O | Installare | |
| R6: 0-2KΩ | O1: 4-20 ma | C: Inserto interno | |
| R7: 0-5KΩ | B: Montaggio su guida DIN | ||
| R8: 0-10KΩ | D: Montaggio in custodia impermeabile | ||
| R9: Definito dall'utente | |||
Uscita a due fili isolata:
ISO - R - O -
| Ingresso: R | Uscita: O | Installare | |
| R6: 0-2KΩ | O1: 4-20 ma | A: Saldabile su circuito stampato | |
| R7: 0-5KΩ | B: Montaggio su guida DIN | ||
| R8: 0-10KΩ | D: Montaggio in custodia impermeabile | ||
| R9: Definito dall'utente | |||
| (Deve> =2KΩ ) | |||
Uscita a quattro fili: SY: Non isolato tipo ISO: Isolamento tipo
SY(ISO) - ISO - R - P - O -
| SY: Tipo non isolato. ISO: Isolato. | Ingresso: R | Aux. (Funz Potenza: P | Uscita: O | Installare |
| R1: 0-50Ω | P1: DC24V | O1: 4-20 ma | B: Montaggio su guida DIN | |
| R2: 0-100Ω | P2: DC12V | O2: 0-20mA | D: Montaggio in custodia impermeabile | |
| R3: 0-200Ω | P3: DC5V | O4: 0-5V | ||
| R4: 0-500Ω | P4: DC15V | O5: 0-10V | ||
| R5: 0-1KΩ | P5: AC220V | O6: 1-5 V. | ||
| R6: 0-2KΩ | P6: Definito dall'utente | O7: 0-± 5 V. | ||
| R7: 0-5KΩ | O8: 0-± 10 V. | |||
| R8: 0-10KΩ | O9: -20~+20 ma | |||
| R9: Definito dall'utente | O10: Definito dall'utente |
